CCFL
|
| Blue |
Posted on 01.11.2009 16:48
|
član
Posts: 181
Joined: 09.05.2009
|
Podstaknut problemom koji je pre nekoliko dana imao jedan od clanova u vezi sa CCFL (Cold cathode fluorescent lamp), objasnicu u par koraka kako to funkcionise, mozda nekome zatreba.

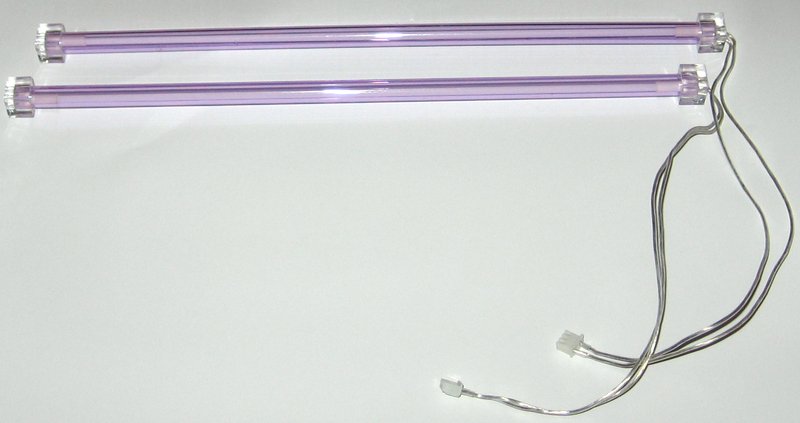

Ovako izgledaju lampe koje vecina nas najcesce ima priliku da vidi. Na slici su lampe koje se koriste za 'modovanje' racunarskih kucista, duzine su 30-ak cm i trose jedva nekoliko vati (W) struje. Ima ih u raznim bojama i relativno su jeftine. Sama lampa je zapravo ona tanka cev unutra koja se vidi na slici, ovo okolo je samo zastitna plasticna cev. Da napomenem da im je radni napan oko 700V, uz struju od nekoliko mA, sto je sasvim dovoljno za vrlo neprijatna i opasna iskustva, pa je svako upozorenje ma mestu. Dakle, pamet u glavu i nemojte vaditi lampe iz zastitnog kucista.
Blue attached the following image:
|
| |
|
|
| Blue |
Posted on 01.11.2009 16:49
|
član
Posts: 181
Joined: 09.05.2009
|

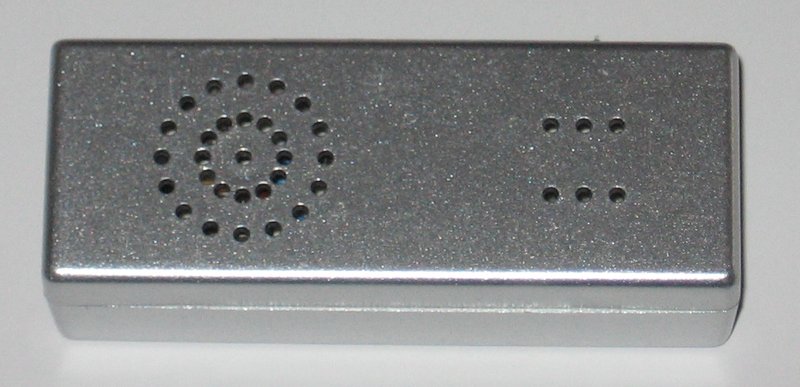

Ovakve lampe se napajaju pomocu malog invertera koji od 12V jednosmerne struje 'pravi' oko 700V naizmenicne struje frekvencije nekoliko desetina kHz (kiloherca). Taj inverter dobijate uz lampe i izgleda ovako:
Blue attached the following image:
|
| |
|
|
| Blue |
Posted on 01.11.2009 16:49
|
član
Posts: 181
Joined: 09.05.2009
|

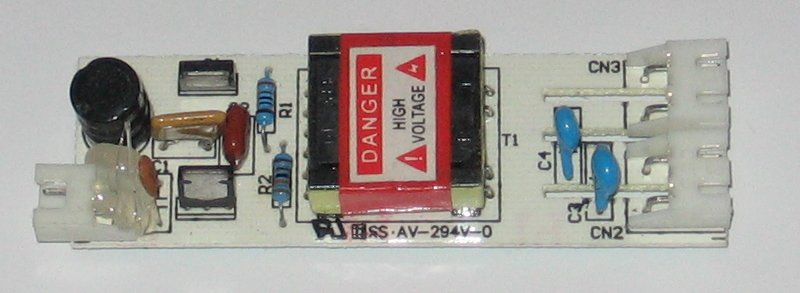

Koga zanima sta je u kutijici - jednostavno receno oscilator i transformator. Sa leve strane je konektor za 12V DC, a sa desne 2 izlaza za lampe.
Blue attached the following image:
|
| |
|
|
| Blue |
Posted on 01.11.2009 16:50
|
član
Posts: 181
Joined: 09.05.2009
|

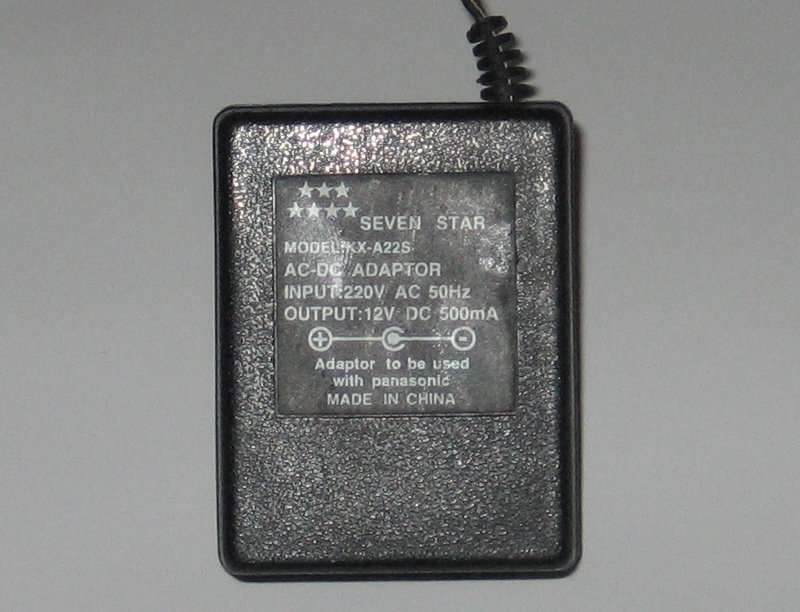

Kao izvor 12V jednosmerne struje moze da posluzi obican 'ispravljac' koji moze dati dovoljno struje. U ovom slucaju je to 500mA, sto je jedva dovoljno za 2 lampe. Nisu sve lampe iste, pa za neke druge ovo moze biti malo.
Blue attached the following image:
|
| |
|
|
| Blue |
Posted on 01.11.2009 16:50
|
član
Posts: 181
Joined: 09.05.2009
|

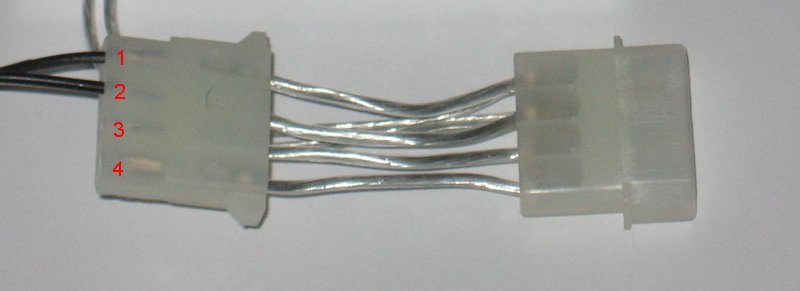

Kupovni kompleti predvidjeni za gore navedene namene imaju molex konektore koji se koriste za napajanje standardnih komponenti. Raspored kontakata je sledeci:
1. +12V (zuta zica),
2. 0V (crna zica),
3. 0V (crna),
4. +5V (crvena).
Navedene boje se odnose na zice na racunarskim napajanjima, da ne bude zabune.
Blue attached the following image:
|
| |
|
|
| Blue |
Posted on 01.11.2009 16:50
|
član
Posts: 181
Joined: 09.05.2009
|

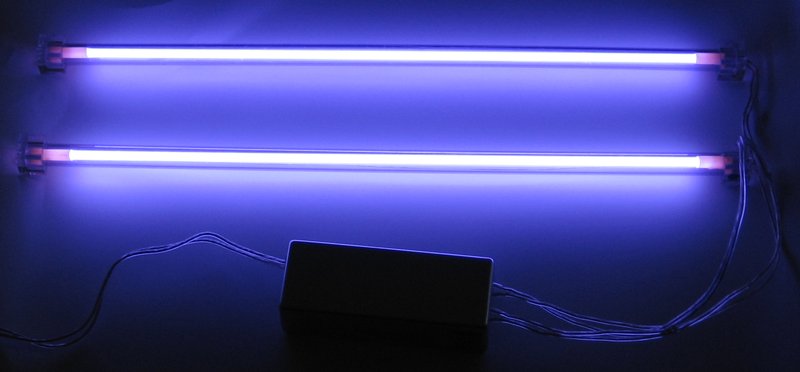

I za kraj, sve to u funkciji:
Blue attached the following image:
|
| |
|
|
| Rasta |
Posted on 01.11.2009 18:37
|
član
Posts: 1513
Joined: 27.11.2008
|
Blue odlicna prezentacija
bilo bi lepo videti kako izgleda kada se stavi iznad akvarijuma  |
| |
|
|
| krcko |
Posted on 01.11.2009 20:22
|
član
Posts: 2728
Joined: 02.04.2009
|
Bude Blue  . Pozdrav |
| |
|
|
| fax |
Posted on 01.11.2009 21:13
|
član
Posts: 194
Joined: 25.03.2009
|
hvala blue, sad me natera da odem i kupim i probam ponovo... |
| |
|
|
| kojot |
Posted on 02.11.2009 12:53
|
Moderator
Posts: 1636
Joined: 14.03.2009
|
Blue,jel boja zavisi od ove plastike okolo ili je to boja(k)koju isijava cev!!! |
| |
|
|
| fax |
Posted on 02.11.2009 13:09
|
član
Posts: 194
Joined: 25.03.2009
|
ne zavisi od plastike, nego od boje cevi... ja sam na kompu imao plavu ko sto je blue postavio, imas roze, ljubicast...te sam vidjao, kod nas u sm u komp prodavnicama kostaju 400din 2 kom u pakovanju... e sad kod vas u bg-u mozda je i jeftinije... |
| |
|
|
| Blue |
Posted on 02.11.2009 17:50
|
član
Posts: 181
Joined: 09.05.2009
|
Kod ovakvih kao na slici boja zavisi samo od plasticne cevi, lampe su sve iste. Imam i neke drugacije, vece snage (a i dimenzija) koje svetle zeleno, ali one nemaju plasticnu cev okolo. |
| |
|
