pH kontroler
|
| krcko |
Posted on 08.08.2009 14:06
|
član
Posts: 2728
Joined: 02.04.2009
|
Kako je i ovo jedan od sastavnih elementa u prihrani bilja , najpogodnije je da pričamo o tome u ovom delu foruma .
Mnogi akvaristi posvećeni Biljnoj akvaristici smatraju ovaj uređaj ograničavajućim faktorom u doziranju CO2 . Da li je to ba tačno ili ne č
Kontroler koji koristim u CO2 sistemu je proizvod firme TMT TOP-Messtechnik . Znači , nema potrebe nabavljati uređaj od Brandname firmi u akvaristici , poto velike razlike u ceni govore u prilog mom izboru . Najbitnije u svemu je da pH sonda bude staklena , o tome kasnije .
Tehnički podatci uređaja :
Oseg podeavanja 0.00 - 14.00 pH
Rezolucija 0.01 pH
Opseg-veličina greke +/- 0.1%+2 digita
Unutranja Rezistansa 10 na 12 Ohma
Opseg kalibrisanja 3.50 - 10.50 pH
Kalibracija u dve tačke
Displej 4 led pozicije za očitavanje
Temperatura 0 -50 C vanost < 95%
krcko attached the following image:
Edited by krcko on 08.08.2009 15:49
|
| |
|
|
| krcko |
Posted on 08.08.2009 14:41
|
član
Posts: 2728
Joined: 02.04.2009
|

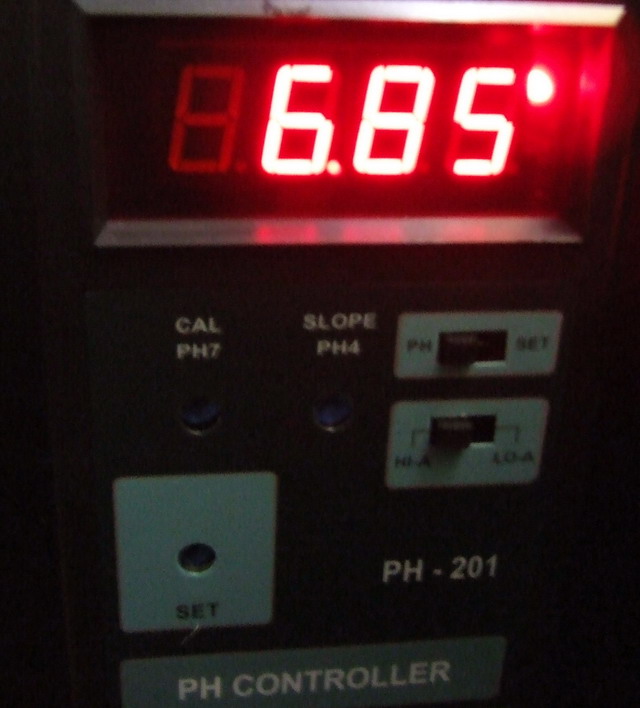

U prvom postu sam koristio sliku proizvođača .
Sada , kako i ta . Uređaj moemo shvatiti kao tajmer koji daje nalog Elektro Magnetnom ventilu za otvaranje i zatvaranje , samo to ovde nećemo podeavati vreme nego nivo pH . PH-201 , komercijalni naziv mog uređaja ima mogućnost podeavanja gornjeg i donjeg nivoa pH , u zavisnosti ta hoćemo da kontroliemo .
Prvo to treba uraditi je kalibracija sonde . Uređaj uključujemo u utičnicu kućne instalacije .Sondu priključujemo BNC priključkom na telo kontrolera ,prebacujemo PH/SET u poziciju PH , u kalibracionu tečnost ( Buffer solution) PH 6.864 uronimo sondu i podesimo vrednost na 6.86 . Sondu potom isperemo tekućom vodom . Stavljamo ponovo sondu u kalibracionu tečnost PH 4.01 , sačekamo par sekundi i podesimo vrednost tačno na 4.01. Nakon ponovnog ispiranja sonde , uređaj je spreman .
Postavimo sondu u akvarijum i odaberemo SET poziciju , na displeju očitavamo pH vrednost vode . Uljučimo Elektro Magnetni ventil u izlaz pH kontrolera i postavimo PH i HI ili LO poziciju , u zavisnosti koju opciju smo odabrali , ElM ventil otvara izlaz gasa ka difuzoru . Igličastim ventilom podesimo zeljeni broj mehuriča . |
| |
|
|
| krcko |
Posted on 08.08.2009 14:53
|
član
Posts: 2728
Joined: 02.04.2009
|
O sondi i napomeni u prvom postu . Kalibraciju je potrebno vriti na dve nedelje , obavezno mesečno . Sondu treba zameniti novom nakon dve godine ili pri bilo kakvom otećenju ili primećenom nepravilnom radu .
Objanjenje zato sam naglasio da sonda obavezno bude staklena , iz korisnog razloga to sondu moemo regenerisati-reaktivirati sredstvom predviđenim za tu namenu , koje je 5-10 jeftinije od kupovine nove sonde .
Ovim sistemom doziranja CO2 kolebanje pH u toku 24 h je 0.08 .
Da li je dobar način dodavanja CO2 , Katjuini akvarijumi govore o tome , a tu je i skromni travko . Pozdrav
I slika kako to izgleda u akciji celog sistema .
krcko attached the following image:
|
| |
|
|
| photoivek |
Posted on 08.08.2009 16:08
|
član
Posts: 1739
Joined: 27.11.2008
|
koja je cena ovog tvog sistema.
takođe koliko kota sama sonda i regenaeracija isteč
i poslednje, koliko je jednostavno za rukovanječ |
| |
|
|
| krcko |
Posted on 08.08.2009 16:45
|
član
Posts: 2728
Joined: 02.04.2009
|
Evo , izvadim račun iz pakovanja , pa pie , ma ta to značilo  , alim se.
PH CONTROLLER/REGLERWERT CO2 Eur 69,99
Verpackung und Versand Eur 10,84+19% Eur 12,90
Gesamtnettobetrag Eur 69,66
Mehrwertsteuerbetrag Eur 13,23
Gesamtbetrag inkl. MwSt . Eur 82,89
A i cena sondi se kreće od 15-40 evra , regenerator je oko 4 evra .
Inače vrlo jednostavan za upotrebu , sa jasnim uputstvom na Engleskom  . Pozdrav
Edited by krcko on 08.08.2009 16:51
|
| |
|
|
| daweed |
Posted on 08.08.2009 17:31
|
član
Posts: 1105
Joined: 23.06.2009
|
Znaci cena Eur 82,89 eura. A vidim da zavrsava posao opasno... E sad koliko bi to isto kod nas kostalo... Ako ga uopste i ima ne smem ni da zamislim. |
| |
|
|
| krcko |
Posted on 08.08.2009 18:06
|
član
Posts: 2728
Joined: 02.04.2009
|
Zato ne zamisliti  . U početku mog kasnog uključenja u ovaj hobi , funkcionisala je jedna mala radnjica u Beogradu , za koju mi je , moram priznati , ao to je nema vie . U njoj sam prvi put video pH kontroler i raspitivao se čemu slui . Interesantno je da je Gospođica ili Gospođa bila upućena u poznavanje opreme koja se tu prodavala . Naravno , kako je to jo uvek bilo neto to se nije koristilo u slatkovodnim akvarijumima , onda je to bio kontroler za CO2 reaktore u slanim akvarijumima , to je i danas tačno . Cena je bila neto iznad 100 evra , sonde nisu imali i nije bila sastavni deo uređaja . Proizvođač je Sera , i uz mnotvo njihove opreme kao to je kompletan CO2 sistem , bila je tu i Tetra , Arcadia , Tropic Marin . Naalost ... Video sam noviji , opet Serin ovde na NBgd , po ceni od oko 12000 din . koliko se sećam , i to samo jednom . Nema ga vie u prodaji , a primećujem da i sugestije kupaca prolaze bez odziva .
Ceo post mi je van teme , pa ću samom sebi dodeliti  . Pozdrav |
| |
|
|
| Baia |
Posted on 23.08.2011 04:01
|
član
Posts: 103
Joined: 07.04.2010
|
Pa eto Krcko da ne kvarimo mnogo temu, samo pitanje (odgovor na pp) Gde ovo moze da se pazarič Ako je u Nemackoj onda moze link ili adresa prodaječ |
| |
|
|
| Rainforest |
Posted on 23.08.2011 11:45
|
član
Posts: 226
Joined: 28.04.2011
|
Kao elektronicar, zanosim se idejom o samogradnji istog već duze vreme ali nikako da stignem. Kvalitetne staklene ph sonde se mogu lako naci u maloprodaji (30evra) a sam kontroler moze da se napravi lako od sake (10evra) elektronike ostaje jos samo elektromagnetni ventil(10evra). ukupno znači 50.
Sa druge strane, za moje potrebe kad se sistem ustali, na konstantnu količinu biljaka, konstantan fotoperiod, konstantan broj mehurića meni ph ne varira mnogo tako da je veliko pitanje treba li mi to uopte.
Edited by Rainforest on 23.08.2011 11:46
|
| |
|
|
| krcko |
Posted on 23.08.2011 12:08
|
član
Posts: 2728
Joined: 02.04.2009
|
Rain, kao to sam prvo i rekao, ova naprava ne koristi puno za odgajanje biljaka, pogotovu zahtevnijih sa prihranom i svetlom. Ona obezbeđuje bezbednost ivuljki u mom akvarijumu, ne dozvoljavajući prekomerno doziranje CO2 i kolebanja pH. Naravno da je sve ovo uslovljeno i stabilnoću sistema u kome koristimo uređaj. Tako da kod Tebe i nema neke velike svrhe, osim zadovoljstva da ga izradi sopstvenim rukama. Pozdrav
Edited by krcko on 23.08.2011 12:09
|
| |
|
|
| Baia |
Posted on 23.08.2011 12:32
|
član
Posts: 103
Joined: 07.04.2010
|
Hmm, RF, jesi siguran da bi tako lako napravio kontrolerč Kako bi recimo resio problem kalibraciječ ipak mislim da to bas i nije tako lako isprogramirati ili gresimččč U svakom slucaju da nisam zaboravio osnove elektronike i elektrotehnike rado bih se okusao, ovako nadam se da ce mi krcko pomoci da nadjem neku jeftiniju varijantu. Vidim gomilu ponuda na ebay ali ne znam kako bih to porucio. Ako neko ima info gde se moze nabaviti neki jeftiniji komplet...pomno slusam! |
| |
|
|
| Rainforest |
Posted on 23.08.2011 17:13
|
član
Posts: 226
Joined: 28.04.2011
|
U pravu si Krcko, ph kontroler mu vie dođe kao bezbednosna sprava.
Baia, vrlo je prosto.
Ph sonda
(ova mi deluje kvalitetno: http://hidroponik...0521802318 )
na svom izlazu daje napon u zavisnosti od pH vrednosti vode. Ovaj napon poto sonda ima velik unutranji otpor se pojačava u pojačivačima sa velikim ulaznim otporom na čijem izlazu imamo napon sa kojim baratamo. Kalibracija se vri u dve tačke najpre nulta tačka sa kalibracionom tečnoću pH 7 a onda pojačanje sa kalibracionom tečnoću pH 4. Očitavanje moe ići na analognom instrumentu ili na nakom jeftinom china voltmetru. Iza toga ide komparator na kom namestimo opseg regulacije. Komparator otvara ventil i to je to.

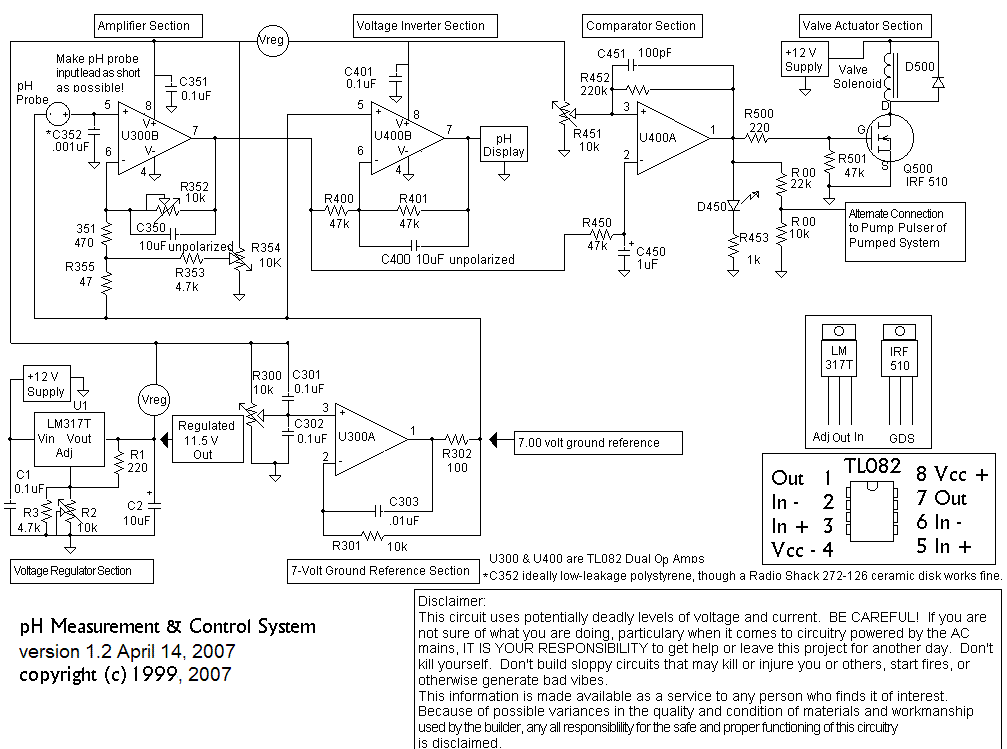

Evo i seme uredjaja, mada bi moglo jos prostije:
|
| |
|
|
| Proba |
Posted on 23.08.2011 19:20
|
član
Posts: 73
Joined: 17.01.2011
|
Rainforest je napisao:
U pravu si Krcko, ph kontroler mu vie dođe kao bezbednosna sprava.
Baia, vrlo je prosto.
Ph sonda
(ova mi deluje kvalitetno: http://hidroponik...0521802318 )
na svom izlazu daje napon u zavisnosti od pH vrednosti vode. Ovaj napon poto sonda ima velik unutranji otpor se pojačava u pojačivačima sa velikim ulaznim otporom na čijem izlazu imamo napon sa kojim baratamo. Kalibracija se vri u dve tačke najpre nulta tačka sa kalibracionom tečnoću pH 7 a onda pojačanje sa kalibracionom tečnoću pH 4. Očitavanje moe ići na analognom instrumentu ili na nakom jeftinom china voltmetru. Iza toga ide komparator na kom namestimo opseg regulacije. Komparator otvara ventil i to je to.
Evo i seme uredjaja, mada bi moglo jos prostije:
Sve sto treba je, samo sastaviti ga... :p |
| |
|
|
| Baia |
Posted on 23.08.2011 23:40
|
član
Posts: 103
Joined: 07.04.2010
|
U principu ne deluje preterano slozeno, narocito kad covek zna sta prica. Da li te jos nesto osim vremena sprecava da pokusas da ga napravisč Ja sam zainteresovan da se igram! |
| |
|
|
| krcko |
Posted on 24.08.2011 11:04
|
član
Posts: 2728
Joined: 02.04.2009
|
Da malo obogatimo reenjima za Uradisam opcije. Prvo od starijih reenja:
http://www.thekri...2-pvc.html
http://www.thekri...y-co2.html
Ovde ima svega:
http://www.home.z...dex_ph.htm
Malo i o pH elektrodama:
http://www.omega..../ph-3.html
Pozdrav |
| |
|
